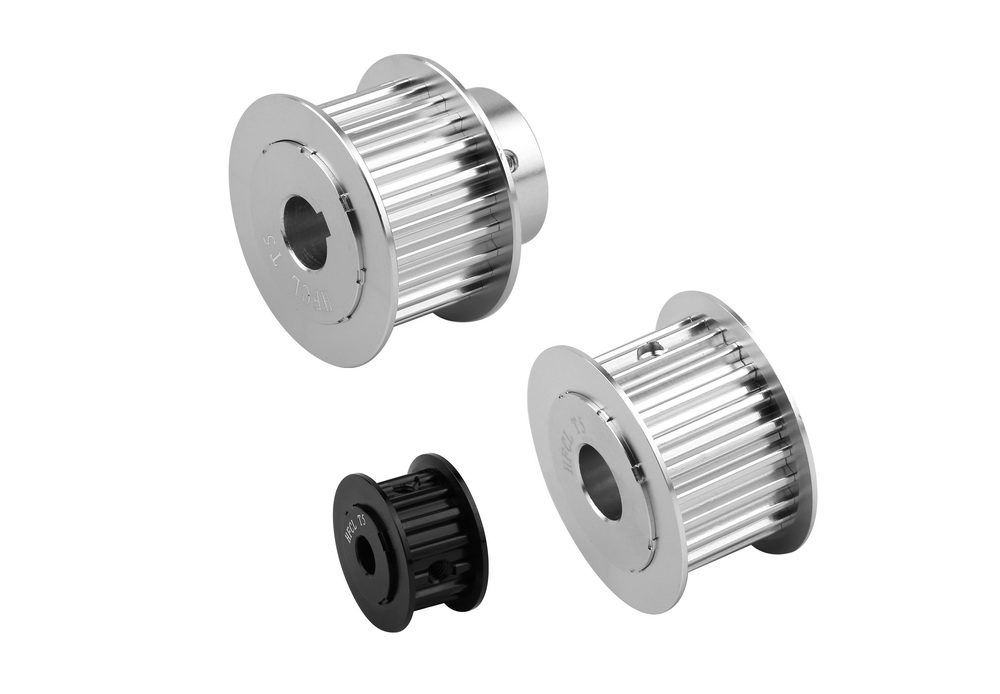

1、本公司生產的帶輪既為國產化設備的同步帶配套，又能代替進口帶輪使用。
2、用戶定制同步帶輪，請提供帶輪圖紙（圖在可不必繪制帶輪的齒型尺寸），本公司也可按用戶提供的型號，帶輪內孔，鍵槽寬度等尺寸為用戶繪制帶輪圖紙；也可為用戶提供測繪帶輪等服務。
3、帶輪的外徑公差、端面跳動量、徑向跳動量符合表1、表2、表3規定。
4、各種規格型號的同步帶選用帶輪齒面寬度須符合表4規定要求。
5、帶輪外徑、檔邊尺寸按附表規定選用。
6、附表中沒有列出的帶輪規格，本公司也可生產。
7、制造帶輪用材質以碳素鋼為主，如需要也可用鋁合金、尼龍等材料加工；帶輪外徑大與250mm，采用鑄鐵。
同步帶輪節距公差
|
|
帶輪節距公差(單位：MM)
|
|
外 徑
|
允許偏差
|
|
任意兩相鄰齒間
|
90o弧內允差
|
|
≤25.40
|
0.03
|
0.05
|
|
>25.40～50.80
|
0.03
|
0.08
|
|
>50.80～101.60
|
0.03
|
0.1
|
|
>101.60～177.80
|
0.03
|
0.13
|
|
>177.80～304.80
|
0.03
|
0.15
|
|
>304.80～508.00
|
0.03
|
0.18
|
|
>508.00
|
0.03
|
0.2
|
|
|
同步帶輪外徑公差（表1）
|
|
帶輪外徑公差(單位：MM)表1
|
|
帶輪外徑
|
公差
|
|
≤25.40
|
+0.05/0
|
|
≤25.40～50.80
|
+0.08/0
|
|
≤50.80～101.60
|
+0.1/0
|
|
≤101.60～177.80
|
+0.13/0
|
|
≤177.80～304.80
|
+0.15/0
|
|
≤304.80～508.00
|
+0.2/0
|
|
>508.00
|
+0.2/0
|
|
|
同步帶輪端面允許跳動量公差（表2）
|
|
帶輪端面允許跳動量公差(單位：MM)表2
|
|
帶輪外徑
|
允許跳動量
|
|
≤101.60
|
0.1
|
|
>101.60～254.00
|
帶輪外徑x0.001
|
|
>254.00
|
0.25+[(帶輪外徑-254.00)x0.005]
|
|
≤203.2030
|
0.13
|
|
>1203.20
|
0.13+[(帶輪外徑-203.20)x0.005]
|
|
|
同步帶輪直邊齒形尺寸和公差
|
|
|
|
帶輪直邊齒型尺寸和公差(單位：MM)
|
|
節線代號
|
bw
|
hg
|
+1.5
|
rb
|
rt
|
2δ
|
|
MXL
|
0.84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14±0.05
|
0.84
|
25
|
0.35
|
0.3
|
0.508
|
|
XL
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
3.05±0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.762
|
|
H
|
4.19±0.13
|
3.05
|
20
|
1.6
|
1.6
|
1.372
|
|
XH
|
7.90±0.15
|
7.14
|
20
|
1.98
|
1.98
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
|
|
圓弧同步帶齒輪型尺寸
|
|
圓弧同步帶輪齒型尺寸(單位：MM)
|
型號
|
節距
|
齒高
|
底圓半徑
|
齒槽寬
|
齒頂圓半徑
|
齒形角
|
|
3M
|
3
|
1.28
|
0.91
|
1.9
|
0.3
|
≈14°
|
|
5M
|
5
|
2.16
|
1.56
|
3.25
|
0.48
|
≈14°
|
|
8M
|
8
|
3.54
|
2.57
|
5.35
|
0.8
|
≈14°
|
|
14M
|
14
|
6.2
|
4.65
|
9.8
|
1.4
|
≈14°
|
|
|
T型同步帶齒輪型尺寸
|
|
T型同步帶輪齒型尺寸(單位：MM)
|
距代號
|
形狀
|
形狀
|
Y
|
br
|
rt
|
2a
|
|
SE
|
N
|
SE
|
N
|
Grad
|
|
br
|
br
|
hg
|
hg
|
|
|
|
|
上下偏差
|
|
上下偏差
|
|
上下偏差
|
mix
|
±.15°
|
max
|
|
上下偏差
|
|
|
2.5T
|
1.75
|
0.05
|
1.83
|
0.05
|
0.75
|
0.05
|
1
|
25
|
0.2
|
0.3
|
0.05
|
0.6
|
|
0
|
0
|
0
|
0
|
|
T5
|
2.96
|
0.05
|
3.32
|
0.05
|
1.25
|
0.05
|
1.95
|
25
|
0.4
|
0.6
|
0.05
|
1
|
|
0
|
0
|
0
|
0
|
|
T10
|
6.02
|
0.1
|
6.57
|
0.1
|
2.6
|
0.1
|
3.4
|
25
|
0.6
|
0.8
|
0.1
|
2
|
|
0
|
0
|
0
|
0
|
|
T20
|
11.65
|
0.15
|
12.6
|
0.15
|
5.2
|
0.13
|
6
|
25
|
0.8
|
1.2
|
0.1
|
3
|
|
0
|
0
|
0
|
0
|
|
|
同步帶輪徑向允許跳動量（表3）
|
|
帶輪徑向允許跳動量（單位：mm）表3
|
帶輪外徑
|
允許跳動
|
|
≤203.20
|
0.13
|
|
>203.20
|
0.13+[(帶輪外徑-203.20)x0.005]
|
|
|
各種型號帶輪齒面寬度尺寸（表4）
|
|
各種型號帶輪齒面寬度尺寸 表4
|
型號
|
同步帶寬度
|
同步帶輪最小實際寬度
|
|
代號
|
帶寬
|
兩面擋邊帶輪
|
單面擋邊帶輪
|
無擋邊帶輪
|
|
MXL
|
12
|
3
|
4
|
5
|
6
|
|
19
|
4.8
|
5.8
|
6.8
|
7.8
|
|
25
|
6.4
|
7.5
|
8.5
|
9.5
|
|
XL
|
25
|
6.4
|
7.5
|
8.5
|
9.5
|
|
31
|
7.9
|
9
|
10
|
11
|
|
37
|
9.5
|
11
|
12
|
13
|
|
L
|
50
|
12.7
|
14
|
15.5
|
17
|
|
75
|
19.1
|
21
|
22
|
24
|
|
100
|
25.4
|
27
|
28.5
|
30
|
|
H
|
75
|
19.1
|
21
|
23
|
25
|
|
100
|
25.4
|
27
|
29
|
31
|
|
150
|
38.1
|
40
|
42
|
44
|
|
200
|
50.8
|
53
|
55
|
58
|
|
XH
|
200
|
50.8
|
57
|
60
|
63
|
|
300
|
76.2
|
84
|
87
|
90
|
|
400
|
101.6
|
111
|
114
|
117
|
|
XXH
|
200
|
50.8
|
57
|
61
|
64
|
|
300
|
76.2
|
84
|
88
|
92
|
|
400
|
101.6
|
111
|
115
|
118
|
|
500
|
127
|
138
|
142
|
145
|
|
T2.5
|
4
|
4
|
6
|
7
|
8
|
|
6
|
6
|
8
|
9
|
10
|
|
10
|
10
|
12
|
13
|
14
|
|
T5 AT5
|
6
|
6
|
8
|
9
|
11
|
|
10
|
10
|
12
|
13
|
15
|
|
16
|
16
|
18
|
20
|
22
|
|
25
|
25
|
27
|
29
|
31
|
|
T10
AT10
|
16
|
16
|
18
|
22
|
24
|
|
25
|
25
|
27
|
30
|
33
|
|
32
|
32
|
34
|
37
|
40
|
|
50
|
50
|
53
|
56
|
59
|
|
T20
AT20
|
32
|
32
|
35
|
38
|
40
|
|
50
|
50
|
53
|
56
|
60
|
|
75
|
75
|
78
|
81
|
85
|
|
100
|
100
|
105
|
108
|
112
|
|
3M S3M
|
6
|
6
|
9
|
10
|
11
|
|
9
|
9
|
12
|
13
|
14
|
|
15
|
15
|
18
|
19
|
20
|
|
5M
S4.5M S5M
|
9
|
9
|
12
|
13
|
14
|
|
15
|
15
|
18
|
19
|
20
|
|
25
|
25
|
28
|
29
|
30
|
|
30
|
30
|
34
|
36
|
38
|
|
8M S8M
|
30
|
30
|
34
|
36
|
38
|
|
40
|
40
|
44
|
46
|
48
|
|
50
|
50
|
54
|
56
|
58
|
|
85
|
85
|
90
|
92
|
94
|
|
14M
S14M
|
55
|
55
|
65
|
68
|
70
|
|
85
|
85
|
95
|
99
|
102
|
|
115
|
115
|
126
|
130
|
133
|
|
170
|
170
|
180
|
183
|
187
|
|
20M
|
70
|
70
|
80
|
84
|
89
|
|
85
|
85
|
96
|
100
|
104
|
|
115
|
115
|
127
|
131
|
134
|
|
170
|
170
|
182
|
185
|
190
|
|
230
|
230
|
245
|
248
|
254
|
|
290
|
290
|
295
|
300
|
310
|
|
340
|
340
|
355
|
360
|
370
|
|
|
